Подробное описание дисплеев Raymarine a Series
Картплоттер, радар, эхолот, подключение камер... новые дисплеи Raymarine aSeries – многофункциональные навигационные дисплеи!
Мощные быстрые и яркие дисплеи Raymarine аSeries выпускаются с сенсорными экранами 5.7, 7, 9 и 12 дюймов. Управление касанием - это очень просто благодаря интуитивному интерфейсу LightHouseII. Различные модификации позволяют легко выбрать модель дисплея с нужными функциями для любого пользователя.

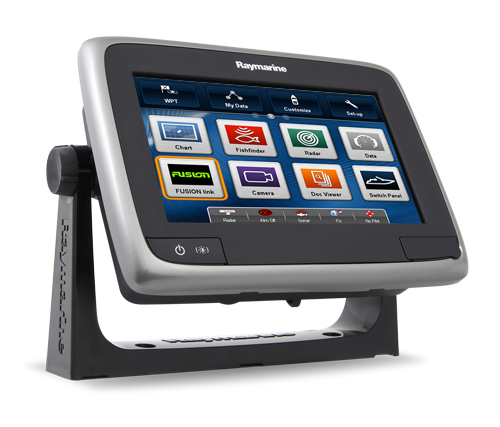

Обзор дисплея aSeries
Используйте мышку для вращения и увеличения изображения дисплея Raymarine aSeries.
Отличительные особенности дисплеев Raymarine aSeries
 |  |  |  | a65 | a67 | a68 | a75 | a77 | a78 | a95 | a97 | a98 | a125 | a127 | a128 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Диагональ Экрана | 5.7 дюйма | 7 дюймов | 9 дюймов | 12 дюймов | ||||||||
| Эхолот ClearPulse 50/200 кГц | • | • | • | • | ||||||||
| Двухканальный CHIRP эхолот: Рыбопоисковый CHIRP и CHIRP DownVision™ | • | • | • | • | ||||||||
| Картплоттер | Есть во всех моделях | |||||||||||
| Спутниковая система определения координат | Встроенный GPS приемник, частота обновления 5Гц. | |||||||||||
| ГЛОНАСС/GPS приемник | Встроенный ГЛОНАСС/GPS приемник, частота обновления 10Гц. | Интерфейсы | 1хRayNet Ethernet, 1хSeaTalkng (NMEA2000 через кабель адаптер), Wi-Fi, Bluetooth. | 2хRayNet Ethernet, SeaTalkng (NMEA2000 через кабель адаптер), NMEA1083 2хВход/1хВыход, Композитный видео вход BNC, Подключение выносной ГЛОНАСС/GPS антенны, Wi-Fi, Bluetooth. | Подключение радара | Использование до двух радарных антенн в одной системе. | ||||||
ГЛОНАСС/GPS Картография
| GPS приемник: модели дисплеев Raymarine aSeries с экранами 5.7 и 7 дюймов (a65/a67/a68/a75/a77/a78) оснащены встроенным 50-ти канальным GPS приемником. ГЛОНАСС/GPS приемник: модели дисплеев Raymarine aSeries с экранами 9 и 12 дюймов (a95/a97/a98/a125/a127/a128) оснащены встроенным совмещенным приемником ГЛОНАСС/GPS. Создание точек и маршрутов в несколько касаний. Быстрый доступ к важным функциям с помощью контекстного меню. Модели дисплеев Raymarine aSeries поддерживают работу с тремя стандартами картографии:

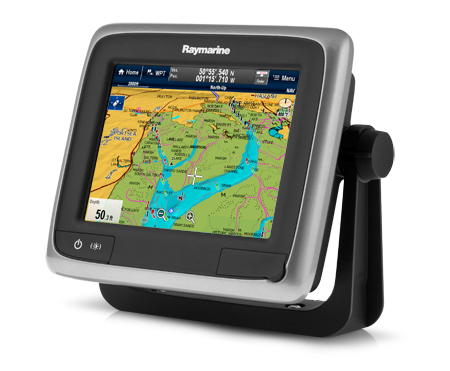

   » Интерактивный каталог навигационных карт Navionics Gold » Интерактивный каталог навигационных карт C-MAP 4D |  На изображении: МФД Raymarine a65 в режиме картплоттера |
Дисплеи aSeries со встроенным эхолотом

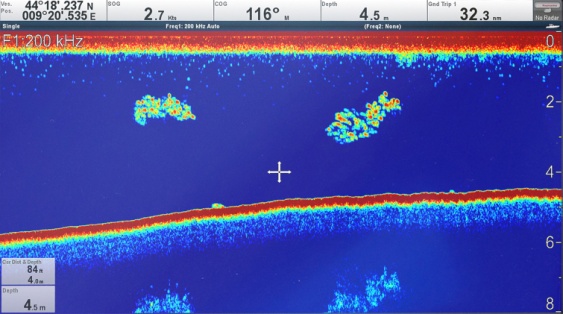

В зависимости от модификации, в линейке Raymarine aSeries выпускаются дисплеи со встроенным эхолотом. Совместимый датчик к этим дисплеям подключается к соответствующему разъему.

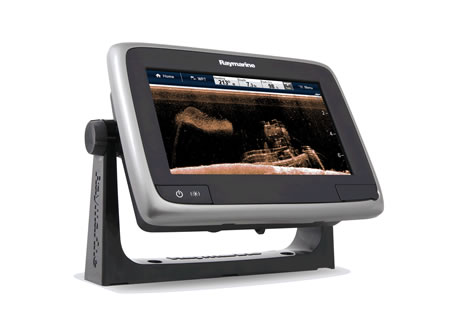

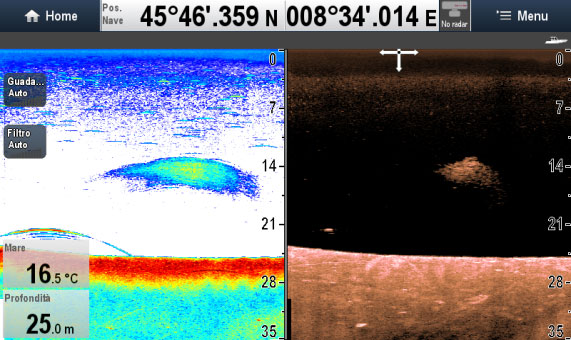

 На изображении: МФД Raymarine a78 в режиме CHIRP DownVision™ |
|
О технологиях CHIRP и DownVision™
Использование технологии CHIRP в режиме рыбопоискового эхолота обеспечивает значительно более высокую детализацию обнаружения и распознавания рыбы в сравнении с обычными эхолотами. Например, если в толще воды находится скопление мелкой рыбы, CHIRP эхолот покажет это скопление на экране множеством мелких объектов, в отличие от обычного эхолота, который отобразит это скопление как несколько крупных особей. В режиме CHIRP DownVision™ структура дна и различные объекты находящиеся на дне отображаются в максимальном фотореалистичном виде.
В отличие от традиционных эхолотов, излучающих каждый импульс с фиксированной частотой, эхолоты использующие технологию CHIRP, излучают каждый импульс в широкочастотном спектре эхолокации. В результате использования технологии CHIRP значительно увеличивается детализация и достоверность получаемого эхолотом изображения.
Использование нескольких эхолотов
Любой дисплей aSeries может одновременно работать с несколькими эхолотами, различными по технологии. Внешние модули эхолотов могут быть подключены к одному дисплею, или, возможна комбинация нескольких дисплеев и внешних модулей в единую систему.
Радар, Дисплеи индикации данных, Видеокамеры и другие возможности...

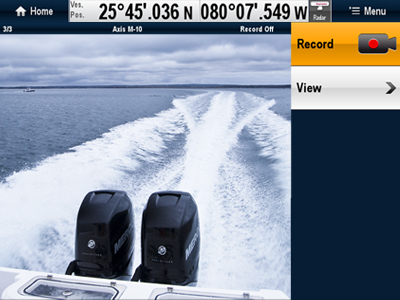

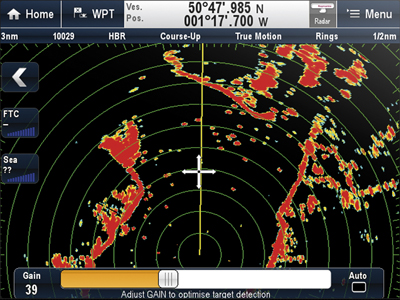

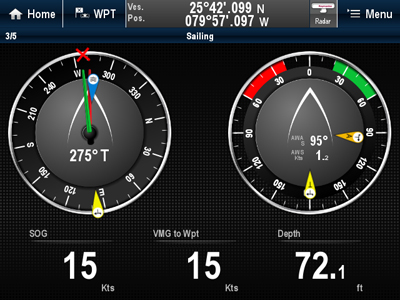

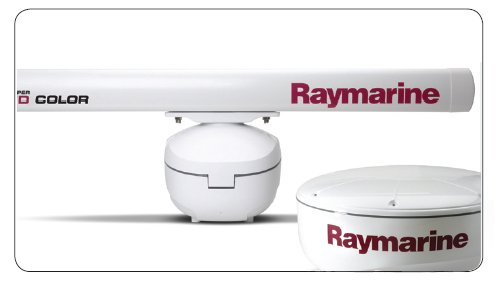

 РадарПодключение цифровых радарных антенн Digital, HD Color и Super HD Color (SHD). |  Дисплеи Индикации ДанныхЧеткие, легко читаемые индикаторы данных в аналоговом или цифровом представлении. |  IP ВидеокамерыДисплеи Raymarine a Series поддерживают подключение IP видеокамер (совместимых с ONVIF) с возможностью записи и воспроизведения видео. |

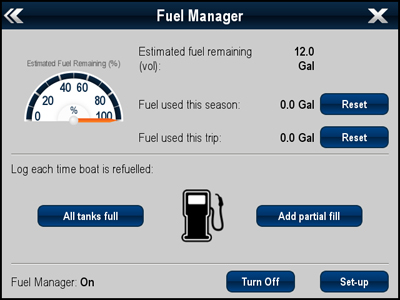

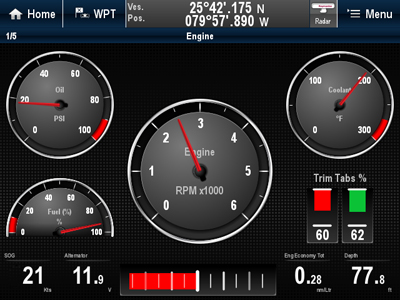

 Мониторинг ДвигателейОтображение данных от совместимых с протоколом NMEA2000 двигателей. |  Контроль ТопливаМониторинг топлива с возможностью расчета запаса топлива по времени, запаса топлива по расстоянию, и возможностью отображения топливных колец дальности на карте. |  Комбинирование РежимовМножество вариантов комбинации различных режимов работы на одном экране. |
Управление Аудио

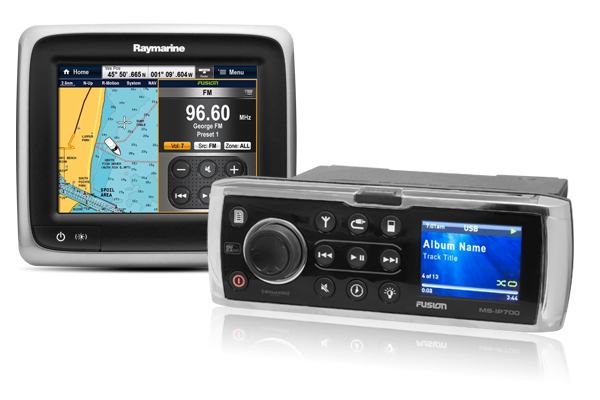

| Возможность синхронизации дисплея со смартфоном и управление воспроизведением музыки удаленно через Bluetooth соединение или полноценная интеграции с морскими аудиосистемами FUSION 700 серии.  |  |
Дисплеи a Series со встроенным Wi-Fi и мобильные устройства

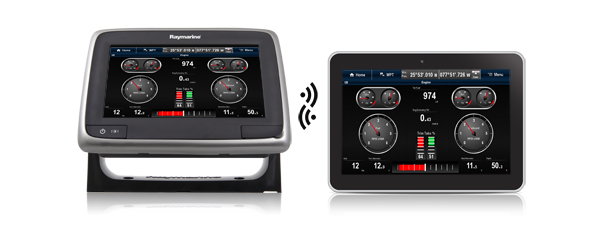

Каждый дисплей Raymarine a Series имеет модификацию со встроенным контроллером Wi-Fi. К дисплеям со встроенным модулем Wi-Fi можно подключить смартфон или планшетный компьютер, и получать изображение от дисплея, или полностью управлять работай дисплея в реальном времени с экрана мобильного устройства.
 |
Интерфейс управления LightHouse™
Разработанный с учетом потребностей судоводителя, эксклюзивный интерфейс LightHouse™ компании Raymarine обеспечивает невероятно простое управление дисплеем. Интуитивный интерфейс LightHouse™ размещает часто используемые функции навигации непосредственно у вас под рукой.
 |  АдаптацияУдобное создание пользовательских навигационных страниц путем перетаскивания приложений в нужное место на экране. Мастер быстрого запуска, встроенный в пользовательский интерфейс LightHouse™, помогает произвести первоначальную настройку дисплея. |
Сетевая интеграция

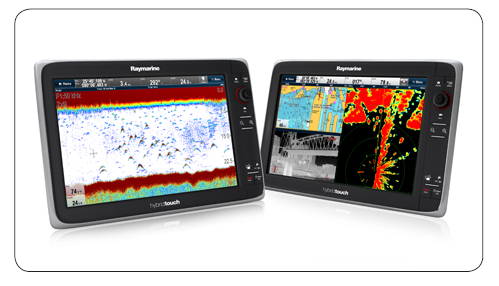

Сетевая интеграция позволяет расширить функциональные возможности любого дисплея подключая внешние сетевые устройства или объединяя в одну сеть несколько любых многофункциональных дисплеев Raymarine*.

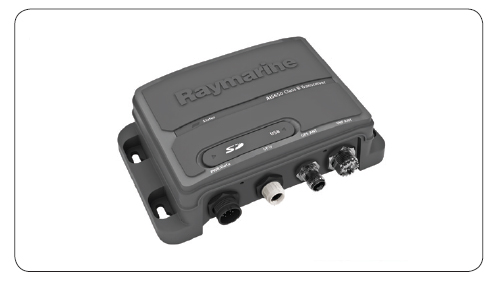

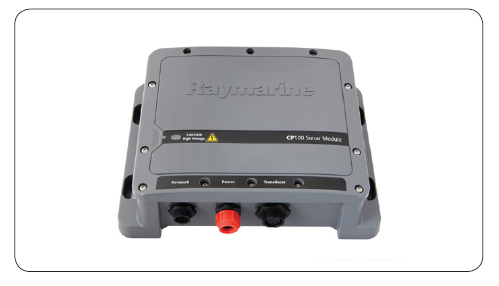

 Модули эхолокаци |  АИС приемник AIS350 или АИС приемопередатчик AIS650 |  Радарные антенны |

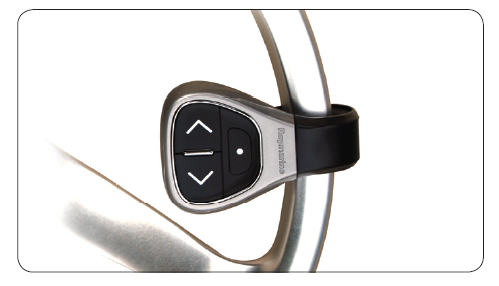

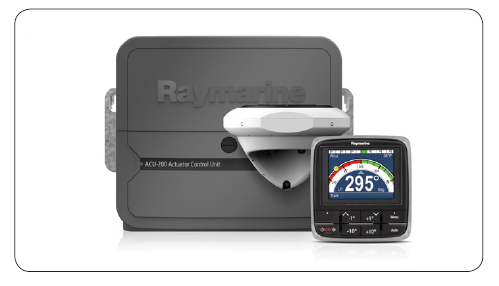

 Многофункциональные дисплеи |  Авторулевые системы |  Беспроводной пульт RCU-3 |
* В единую систему могут объединяться дисплеи Raymarine a Series, c Series и e Series последнего поколения.
