Параметры радиостанции Raymarine Ray53 | |
---|---|
Габариты | |

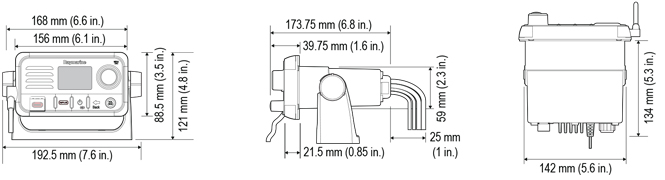

Размеры (ВxШxГ) основного блока | Высота (с накладкой) – 88.5 мм Ширина (с накладкой) – 168 мм Глубина (без кабелей) – 173.75 мм |
Вес основного блока | 1,7 кг |
Условия эксплуатации | |
Водозащита | IPX6, IPX7, EN60945 |
Диапазон рабочих температур | от -20°C до 60°C |
Диапазон температур хранения | от -25°C до 70°C |
Влажность | до 95% |
Сетевая интеграция / питание | |
Сеть | NMEA 0183 (версия 4.01); NMEA2000 (версия 3.0) |
Номинал | 12В. Защита от переполюсовки и повышенного напряжения |
Диапазон | от 9В до 16В |
Потребление | менее 6A при передаче на максимальной мощности (13.6В) ожидание: 600 мА прием: 2А |
Характеристики передатчика | |
Каналы | все международные каналы |
Диапазон частот | 156.025 МГц — 157.400 МГц 160.650 МГц — 161.950 МГц |
Стабильность частоты | + / - 1.5 ppm |
Разнос каналов | 12.5 кГц |
Выходная мощность | максимум - 25 Вт минимум - 1 Вт |
Побочное излучение | лучше -36 dBm при 25Вт (менее 0.25 µW) |
Максимальное отклонение | +/- 5кГц |
Сопротивление антенны | 50 Ом |
Характеристики приемника | |
Тип приемника | супергетеродинный |
Каналы | все международные каналы |
Диапазон частот | 156.025 МГц — 157.400 МГц 160.650 МГц — 161.950 МГц |
Чувствительность | лучше 1 мкВ EMF @ 20дБ SINAD |
Чувствительность шумоподавителя | < -2 dBµ EMF |
Шум | лучше -40 dB |
Искажения звука | < 10% |
Чувствительность приемника | Distance -119 дБм (0.25uV)@12 дБ SINAD ← Typical Local -110 дБм (0.7uV)@12 дБ SINAD ← Typical |
Избирательность по соседнему каналу | > 70 дБ |
Подавление ложных сигналов | > 70 дБ |
Подавление интермодуляционных искажений | > 70 дБ |
Громкоговоритель | |
Базовая станция | 2,5 Вт (8 Ом) |
Тангента | 1 Вт (16 Ом) |
Внешний динамик | 5 Вт (4 Ом) / 2,5 Вт (8 Ом) |
Параметры радиостанции Raymarine Ray63 | |
---|---|
Габариты | |

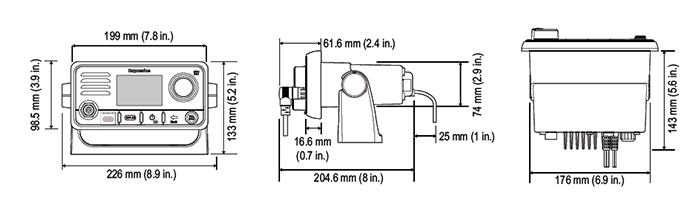

Размеры (ВxШxГ) основного блока | Высота (с накладкой) – 98.5 мм Ширина (с накладкой) – 199 мм Глубина (без кабелей) – 204.6 мм |
Вес основного блока | 2 кг |
Условия эксплуатации | |
Водозащита | IPX6, IPX7, EN60945 |
Диапазон рабочих температур | от -20°C до 60°C |
Диапазон температур хранения | от -25°C до 70°C |
Влажность | до 95% |
Сетевая интеграция / питание | |
Сеть | NMEA 0183 (версия 4.01); NMEA2000 (версия 3.0) |
Номинал | 12В. Защита от переполюсовки и повышенного напряжения |
Диапазон | от 9В до 16В |
Потребление | менее 6A при передаче на максимальной мощности (13.6В) ожидание: 600 мА прием: 2А |
Характеристики передатчика | |
Каналы | все международные каналы |
Диапазон частот | 156.025 МГц — 157.400 МГц 160.650 МГц — 161.950 МГц |
Стабильность частоты | + / - 1.5 ppm |
Разнос каналов | 12.5 кГц |
Выходная мощность | максимум - 25 Вт минимум - 1 Вт |
Побочное излучение | лучше -36 dBm при 25Вт (менее 0.25 µW) |
Максимальное отклонение | +/- 5кГц |
Сопротивление антенны | 50 Ом |
Характеристики приемника | |
Тип приемника | супергетеродинный |
Каналы | все международные каналы |
Диапазон частот | 156.025 МГц — 157.400 МГц 160.650 МГц — 161.950 МГц |
Чувствительность | лучше 1 мкВ EMF @ 20дБ SINAD |
Чувствительность шумоподавителя | < -2 dBµ EMF |
Шум | лучше -40 dB |
Искажения звука | < 10% |
Чувствительность приемника | Distance -119 дБм (0.25uV)@12 дБ SINAD ← Typical Local -110 дБм (0.7uV)@12 дБ SINAD ← Typical |
Избирательность по соседнему каналу | > 70 дБ |
Подавление ложных сигналов | > 70 дБ |
Подавление интермодуляционных искажений | > 70 дБ |
Громкоговоритель | |
Базовая станция | 2,5 Вт (8 Ом) |
Тангента | 1 Вт (16 Ом) |
Внешний динамик | 5 Вт (4 Ом) / 2,5 Вт (8 Ом) |
Параметры радиостанции Raymarine Ray73 | |
---|---|
Габариты | |
Размеры (ВxШxГ) основного блока | Высота (с накладкой) – 98.5 мм Ширина (с накладкой) – 199 мм Глубина (без кабелей) – 204.6 мм |
Вес основного блока | 2 кг |
Условия эксплуатации | |
Водозащита | IPX6, IPX7, EN60945 |
Диапазон рабочих температур | от -20°C до 60°C |
Диапазон температур хранения | от -25°C до 70°C |
Влажность | до 95% |
Сетевая интеграция / питание | |
Сеть | NMEA 0183 (версия 4.01); NMEA2000 (версия 3.0) |
Номинал | 12В. Защита от переполюсовки и повышенного напряжения |
Диапазон | от 9В до 16В |
Потребление | менее 6A при передаче на максимальной мощности (13.6В) ожидание: 600 мА прием: 2А |
Характеристики передатчика | |
Каналы | все международные каналы |
Диапазон частот | 156.025 МГц — 157.400 МГц 160.650 МГц — 161.950 МГц |
Стабильность частоты | + / - 1.5 ppm |
Разнос каналов | 12.5 кГц |
Выходная мощность | максимум - 25 Вт минимум - 1 Вт |
Побочное излучение | лучше -36 dBm при 25Вт (менее 0.25 µW) |
Максимальное отклонение | +/- 5кГц |
Сопротивление антенны | 50 Ом |
Характеристики приемника | |
Тип приемника | супергетеродинный |
Каналы | все международные каналы |
Диапазон частот | 156.025 МГц — 157.400 МГц 160.650 МГц — 161.950 МГц |
Чувствительность | лучше 1 мкВ EMF @ 20дБ SINAD |
Чувствительность шумоподавителя | < -2 dBµ EMF |
Шум | лучше -40 dB |
Искажения звука | < 10% |
Чувствительность приемника | Distance -119 дБм (0.25uV)@12 дБ SINAD ← Typical Local -110 дБм (0.7uV)@12 дБ SINAD ← Typical |
Избирательность по соседнему каналу | > 70 дБ |
Подавление ложных сигналов | > 70 дБ |
Подавление интермодуляционных искажений | > 70 дБ |
Громкоговоритель | |
Базовая станция | 2,5 Вт (8 Ом) |
Тангента | 1 Вт (16 Ом) |
Внешний динамик | 5 Вт (4 Ом) / 2,5 Вт (8 Ом) |
Вторая трубка | 1 Вт (16 Ом) |
Громкоговоритель | 24 Вт (4 Ом) / 12 Вт (8 Ом) |
ГЛОНАСС/GPS | |
Количество каналов | 72 |
Холодный старт | <2 минут |
Чувствительность приемника | -167 дБм (Захват) / -148 дБм (Поиск) |
Системы СНС | GPS ГЛОНАСС *Beigdou |
Системы SBAS | WAAS EGNOS MSAS |
Рабочие частоты | GPS L1 C/A ГЛОНАСС L10F Beidou B1 |
Поиск сигнала | Автоматически |
Обновление альманаха | Автоматически |
Системы координат | WGS-84 (другие доступны через МФД Raymarine) |
Частота обновления | 10 Гц |
Антенна | Встроенная |
Точность определения | без SBAS: <=15 метров 95% времени с SBAS: <5 метров 95% времени |
АИС (AIS) | |
Класс | АИС приемник |

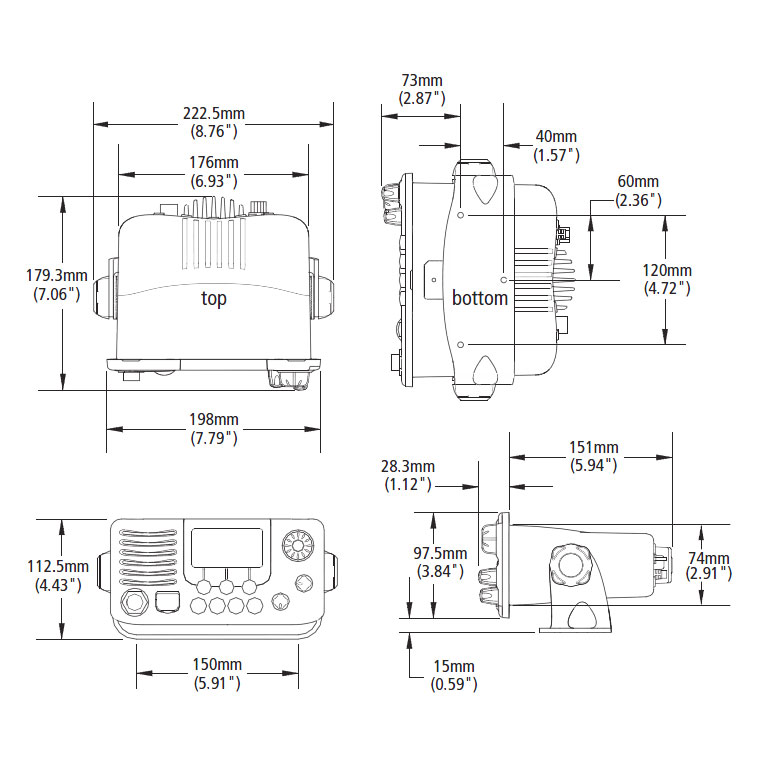

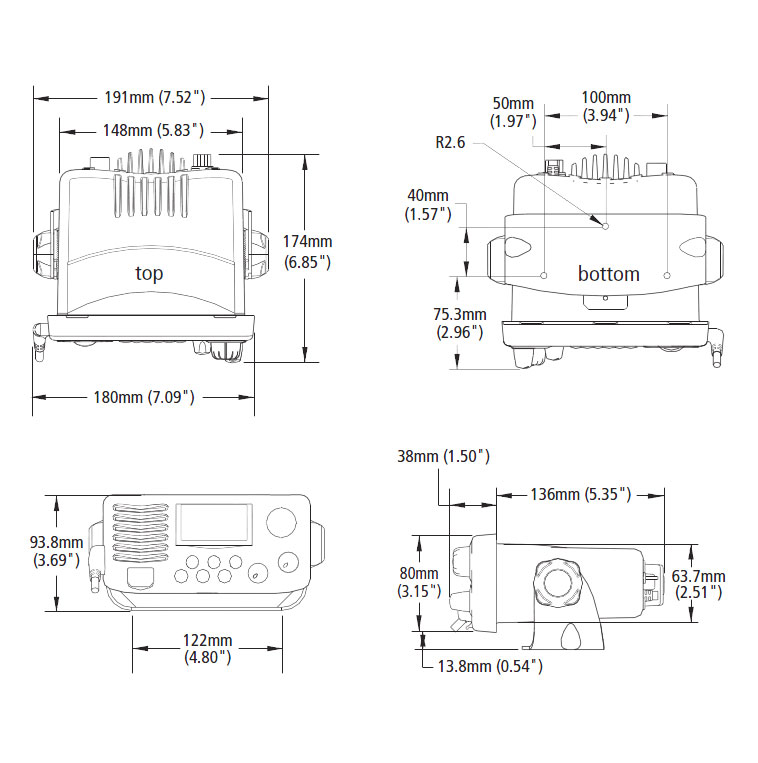

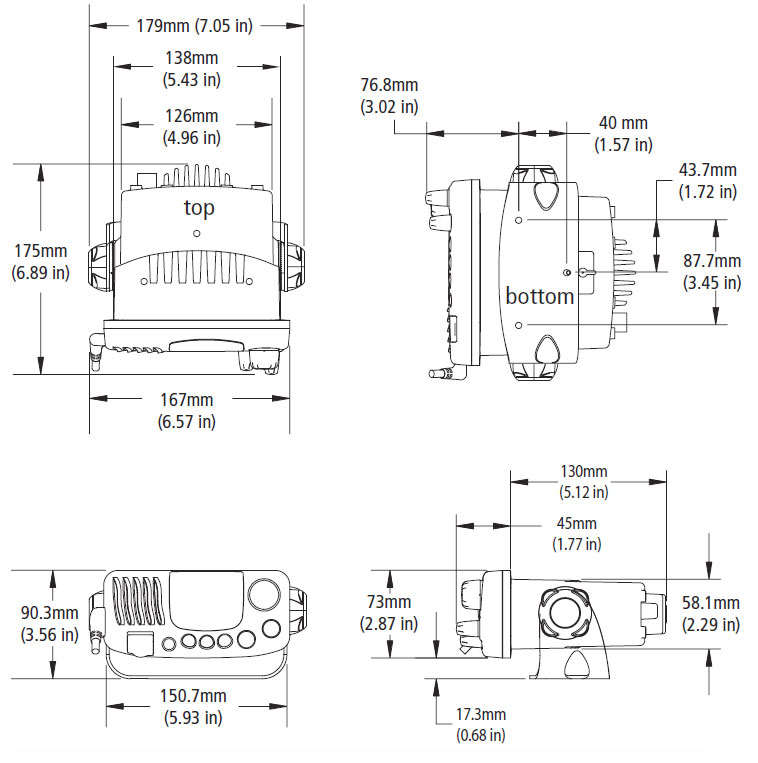

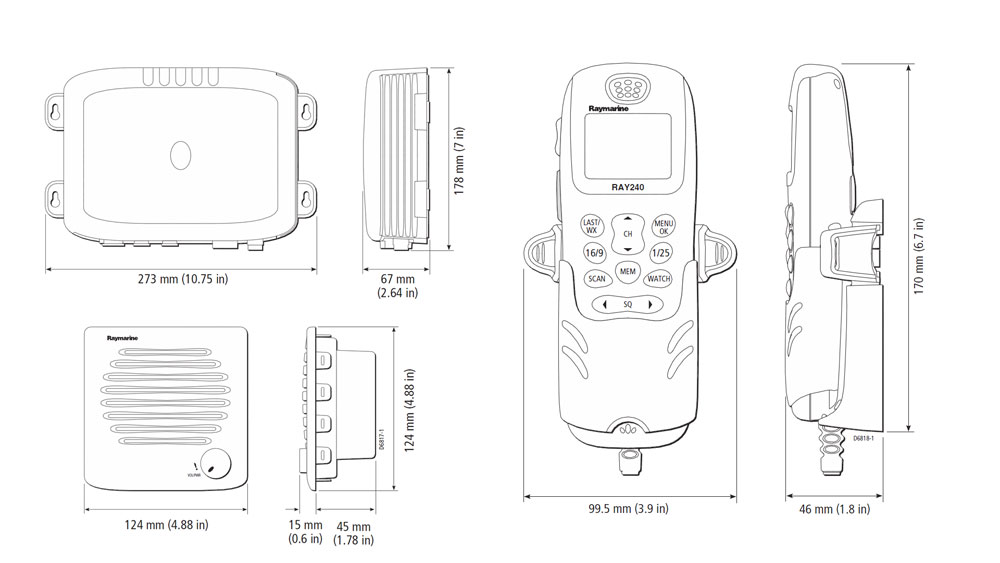

Характеристики | Ray240E | Ray218E | Ray55E | Ray49E |
---|---|---|---|---|
Полоса частот | 156.025 МГц — 157.400 МГц 160.650 МГц — 161.950 МГц | |||
Шаг сетки частот | 25 кГц | |||
Мощность | 30 Вт | |||
Цифровой Избирательный Вызов класса D | • | • | • | • |
DSE NMEA обеспечивает точность местоположения до третьего знака | • | • | • | • |
Кнопка ЦИВ передает координаты судна и сигнал бедствия | • | • | • | • |
Слежение за двумя/тремя каналами | • | • | • | • |
Вход NMEA 0183 для получения координат, COG и SOG | нет SOG и COG | • | • | • |
Запрос координат на картплоттер по NMEA 0183 | • | • | • | • |
Удобные в использовании поворотные ручки | • | • | • | |
Большой точечно-матричный ЖК-дисплей | • | • | • | Сегментный |
Тангента с элементами управления и возможностью удаленного монтажа | • | |||
Двухканальный дисплей отображает активный/пассивный канал | • | • | ||
Программируемые кнопки для избранных каналов (режим 1UP) | • | • | ||
Кнопка быстрого доступа к 16 каналу | • | • | • | • |
4 режима сканирования: все, сохраненные, приоритетные и приоритетные сохраненные | • | • | • | • |
Программируемое сканирование | • | • | • | • |
Водонепроницаемая конструкция (стандарт IPX7) | • | • | • | • |
Высококачественный приемник с шумоподавлением | • | • | ||
Прочный корпус с тонкой лицевой панелью для установки в приборную панель | • | • | • | |
Дополнительная трубка RayMic в качестве второго поста | • | • | ||
Выход на внешний динамик | • | • | • | • |
Вход NMEA 0183 | • | • | • | • |
Активный динамик с выключателем | • | |||
Трубка с буквенно-цифровой клавиатурой | • | |||
Подключение второго поста | • | RayMic | RayMic | |
ATIS(опция) | • | • | • | • |
Что такое Цифровой Избирательный Вызов (ЦИВ)?
Цифровой Избирательный Вызов (ЦИВ) представляет собой глобальный протокол, использующий 70 канал (156,525 МГц) для передачи и получения цифровых сообщений.
