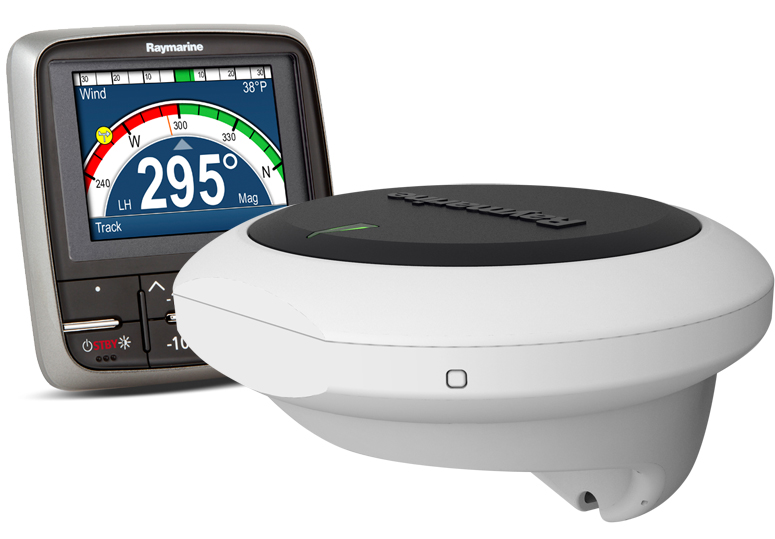

Автопилот Raymarine Evolution

Автопилоты Raymarine Evolution

Автопилот Raymarine Evolution не требует калибровки и предварительных настроек!

С автопилотами Raymarine Evolution отпала необходимость в сложной настройке и калибровке.

После установки автопилота Evolution он сразу готов к работе.

Автопилоты управление Raymarine Evolution

Благодаря интеллектуальному EV датчику, автопилот автоматически адаптируется к характеристикам вашего судна без каких-либо пользовательских настроек.

Evolution AI™

Кульминацией 30 летней работы Raymarine, исследований и разработок FLIR Systems и применения передовых аэрокосмических технологий, стали новые алгоритмы управления автопилотом — Evolution AI™, выводящие на новый уровень представления о точности управления судном.

Evolution AI™ — это инновационный прорыв в технологиях, позволяющий мгновенно вычислять и передавать управляющие команды с максимальной производительностью. Как результат, точное и уверенное поддержание заданного курса, независимо от скорости судна и погодных условий.

Raymarine Evolution EV сенсоры

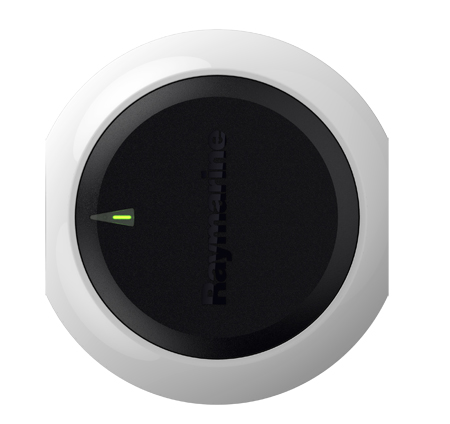

EV Сенсор

Интеллектуальным центром каждой системы Raymarine Evolution является EV сенсор - датчик, который отслеживает перемещение, ускорение и поворот судна относительно оси во всех трех измерениях. Инновационный EV сенсор сочетает в себе передовые твердотельные датчики и процессор в едином, простом в установке, корпусе.

Благодаря прочному, герметичному корпусу, изготовленному по стандарту водонепроницаемости IPX6, вы можете установить сенсор EV как выше, так и ниже палубы.

Преимущества EV сенсора

  • Мониторинг курса, дифферента, крена и рыскания позволяет автопилоту мгновенно выдавать управляющие команды, вне зависимости от погодных условий и динамики судна.
  • Возможность установки выше или ниже палубы.
  • Простота подключения по шине SeaTalkng к дисплею управления и блоку ACU.
  • Обеспечивается динамическая точность EV датчика в пределах 2° в любых условиях благодаря применению твердотельных датчиков.
  • Автоматическая компенсация магнитных полей от установленного на судне оборудования и точное поддержание курса в высоких широтах.
  • Быстрая передача данных о курсе для использования фикций MARPA и наложения радара на карту в многофункциональных дисплеях Raymarine.
Raymarine Evolution EV сенсоры преимущества
Raymarine Evolution Блок управления приводами ACU

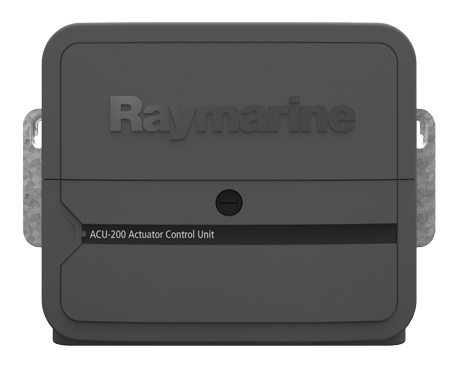

Блок управления приводами (ACU)

Блок управления приводами ACU обеспечивает надежное питание привода автопилота, а также обеспечивает питание шине SeaTalkng.

Выберите блок ACU, который соответствует вашему типу рулевого управления.

 Поддерживаемые приводы
ACU-100

Штурвальные и румпельные рулевые системы, гидравлическая помпа Тип 0,5.

ACU-150

Гидравлическая помпа Тип 1.

ACU-200

Гидравлическая помпа Тип 1, линейный и роторный механические приводы.

ACU-300

Для рулевых систем с соленоидами и гидравлических помп постоянного действия.

ACU-400

Гидравлические помпы, линейные и роторные механические приводы Тип 2 и Тип 3.

Системы Evolution

EV-1 для систем с приводами Raymarine

Сенсор Raymarine Evolution EV-1 предназначен для механических и гидравлических систем. Подключение между элементами системы осуществляется по шине SeaTalkng, питание шины и устройств осуществляется от блока управления приводами (ACU).

EV-2 для систем Drive-By-Wire (DBW)

Сенсор Raymarine Evolution EV-2 предназначен для рулевых систем Drive-by-Wire (DBW). Датчик EV-2 подключается к шине SeaTalkng и к CAN шине рулевой системы (ZF Pod Drives, Volvo IPS и Teleflex Optimus). Подключение сенсора EV-2 непосредственно к шине CAN исключает необходимость использования блока управления приводами (ACU).

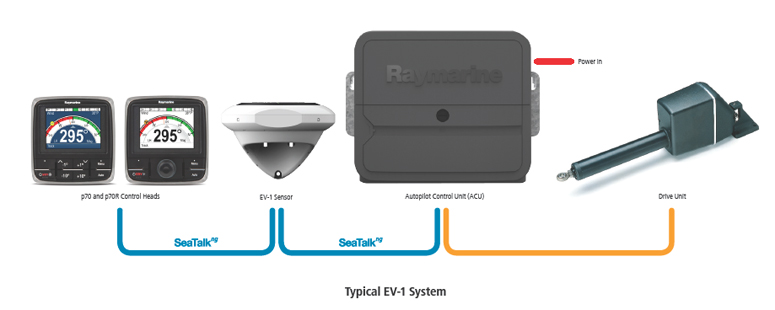

Raymarine Evolution схема подключения

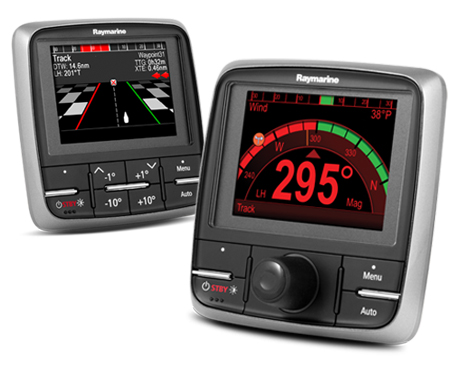

Дисплеи управления Raymarine p70 и p70R

Заключительным шагом в создании системы Evolution является выбор дисплея управления автопилотом, Raymarine p70 для парусных яхт или Raymarine p70R для моторных яхт.

Цветные дисплеи Raymarine работают под управлением интуитивно понятного интерфейса LightHouse. Простое меню LightHouse позволит ввести в эксплуатацию систему Evolution за считанные минуты.

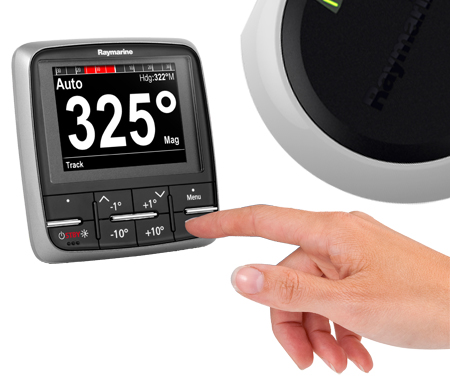

Предназначенный для парусных яхт дисплей управления автопилотом Raymarine p70 оборудован кнопками для изменения курса на 1° и 10°. Raymarine p70R оснащен вращающейся ручкой управления меню и изменения курса.

Подробнее о дисплеях p70 и p70R

Дисплеи управления автопилотом Raymarine p70 и p70R
