Технические характеристики автопилотов Raymarine Evolution

Raymarine Evolution — спецификация EV-1 и EV-2

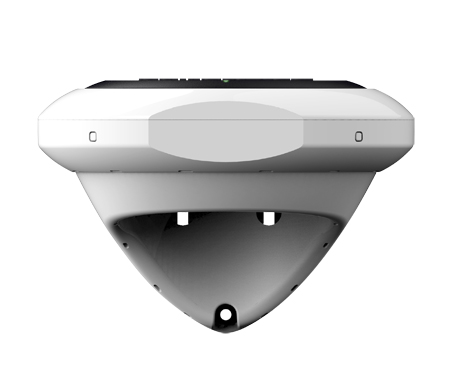

Raymarine EV-1 и EV-2
МоделиE700096: EV-1
E70097: EV-2
Номинальное напряжение питания12 В (питание по шине SeaTalkng)
Диапазон рабочего напряженияот 10.8 В до 15.6 В постоянного тока
Потребляемая мощность (питание по шине SeaTalkng)30 мА
SeaTalkng LEN (Load Equivalency Number)1
Датчики3-осный цифровой акселерометр
3-осевой цифровой компас
3-осевой цифровой гиростабилизированный датчик угловой скорости
Протоколы данныхSeaTalkng
NMEA 2000 DeviceNet (только EV-2)
Условия окружающей средыРабочая температура: -20°C до +55°C
Температура хранения: -30°C до +70°C
Относительная влажность: макс. 93%
Водозащита: IPX6
РазмерыДиаметр: 140 мм
Глубина (при монтаже в корпус): 35 мм
Глубина (при монтаже с кронштейном): 93 мм
Вес0.29 кг
Электромагнитная совместимостьЕвропа: 2004/108/EC
Австралия и Новая Зеландия

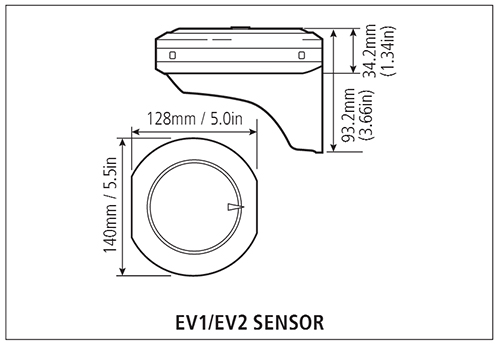

Размеры Raymarine EV-1 и EV-2

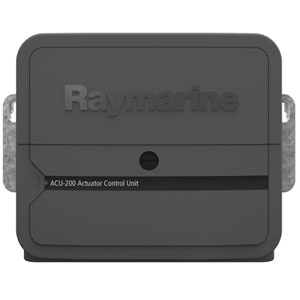

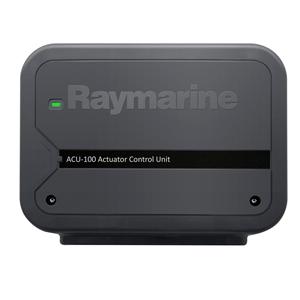

Спецификация Raymarine Evolution ACU

Raymarine ACU100 Evolution ACU 100 Raymarine ACU200 Evolution ACU 200 Raymarine ACU300 Evolution ACU 300 Raymarine ACU400 Evolution ACU 400
Модели ACU-100
E70098
ACU-200
E70099
ACU-300
E70139
ACU-400
E70100
Выходной ток привода Максимальный постоянный
7 A при напряжении питания
Максимальный постоянный
15 А при напряжении питания
Максимальный постоянный
5 А при напряжении питания
Максимальный постоянный
30 А при напряжении питания
Выходной ток на муфту привода Нет муфты соединения До 2.0 А постоянный,
дискретный между 12/24 В
Нет муфты соединения До 4 А постоянного тока
при напряжении 12 В/12 и 24 В
для систем с номинальным напряжением 12 В/24 В
Соединения
  • Датчик положения руля
  • Питание
  • Приводной двигатель
  • Заземление
  • Датчик положения руля
  • Кнопка режима сна
  • Питание
  • Приводной двигатель
  • Муфта
  • Заземление
  • Датчик положения руля
  • Кнопка режима сна
  • Питание
  • Электромагнитный привод (Соленоид)
  • Заземление
  • Датчик положения руля
  • Кнопка режима сна
  • Питание
  • Приводной двигатель
  • Муфта
  • Заземление
  • Цифровой вход/выход (DIO)
Номинальное напряжение питания 12 В 12 В или 24 В
Диапазон рабочего напряжения от 10,8 В до 15,6 В постоянного тока от 10.8 В до 31,2 В постоянного тока
Потребляемая мощность (в режиме ожидания) - основной источник питания 300 мА (12 В) 300 мА (12/24 В)
Потребляемая мощность (в режиме ожидания) при питании по шине SeaTalkng Без электроснабжения SeaTalkng 20 мА (12 В)
SeaTalkng LEN (Load Equivalency Number) 1
Питание от SeaTalkng Без электроснабжения SeaTalkng 3 A при 12 В (предохранитель на 3 А)
Передача данных SeaTalkng
Условия окружающей среды Рабочая температура: от-20°C до +55°C
Температура хранения: от-30°C до +70°C
Относительная влажность: max 93%
Водонепроницаемость Разъем панели: IPX2
Электронные компоненты привода: IPX6
Устойчив к брызгам
Размеры
(Д x Ш x Г)
180 мм x 140 мм x 52 мм 285 мм x 211,5 мм x 64.5 мм
Вес 0,6 кг 2,2 кг
Соответствие Европа: 2004/108/EC
Австралия и Новая Зеландия: C-Tick, Compliance Level 2

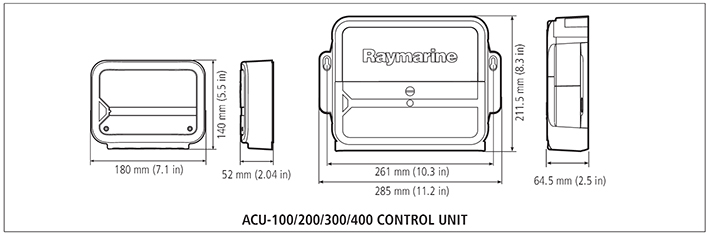

Размеры Raymarine ACU
